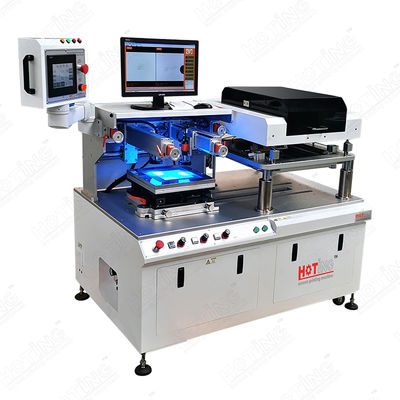

Эта серия подходит для печати различных типов микросхемы керамических подложки, LTCC, MLCC, фильтры, микросхема резисторы, GPS диэлектрические антенны, диэлектрические фильтры, толстопленочные схемы, датчики,Производство солнечных элементов / монокристаллического кремния поликристаллического кремния и других электронных деталей высокой точности.
Спецификация
1Высокая точность эффекта печати может быть достигнута с помощью разумного дизайна, точной обработки деталей и цифровой программы настройки.
2Система визуализации распознает отмеченные точки подложки, автоматически определяет отклонение положения подложки и осуществляет автоматическое выравнивание, управляя X, Y,θ трехмерное движение стола, эффективно гарантируя точность повторной печати и стабильность работы.
3Нажмите на одну клавишу, чтобы установить режим экрана.
4Высокоточные импортированные линейные рельсы помогают врачу поддерживать равномерную скорость.
5Рабочая стойка из сплава с высокой точностью имеет плоскость ± 10 мкм для обеспечения равномерной печати.
6Сервоприводная система используется для ввода и вывода пластинки для обеспечения толщины и однородности печатного покрытия.
7Установка регулятора давления скребпера (регулируемый от 2 до 5 кг).
8Компактная форма устройства и низкий уровень шума эффективно улучшают воздействие на рабочее пространство и окружающую среду. .
9. оборудован надежным трехсторонним устройством защиты безопасности для обеспечения безопасности операторов.
10Для обеспечения долговечности и антикоррозии корпуса используется электростатическая распыливающая и пекарная краска.
11Не имеющая масла трехточечная комбинация не производит загрязнения отработавшим масляным туманом и подходит для использования в чистых помещениях.
Вариант:
- Пористая керамическая адсорбционная платформа
Параметр
| Модель |
HP-2525HA |
| Максимальная площадь печати |
250 × 250 мм |
| Размер печатного стола |
320 × 320 мм |
| Скорость печати |
500 циклов в час |
| Максимальный размер рамы ((Внешний) |
450 × 450 мм |
| Толщина материала |
0 - 50 мм |
| Давление печати |
0 - 0,5 МПА |
| Привод с свертывальщиком |
Мотор AC и шаровой винт |
| Скорость работы скважины |
0 250 мм |
| Угол свертывания |
60°- 90° |
| Печатный стол с приводом |
Мотор AC |
| Настройка печатного стола |
X/Y = ±10 мм Z = 0 ≈ 50 ммθ = 3° |
| Точность печатного стола |
Вход/выход ± 10 мкм |
| Плоскость печатного стола |
± 10 мкм |
| Точность повторной печати |
± 5 мкм |
| Установка рамы |
Сцепка цилиндра |
| Фиксированный путь печатного материала |
Всасывание с помощью кольцевого вентилятора |
| Давление воздуха |
0.6MPA |
