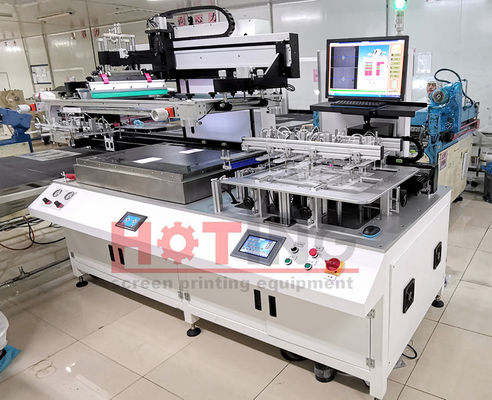

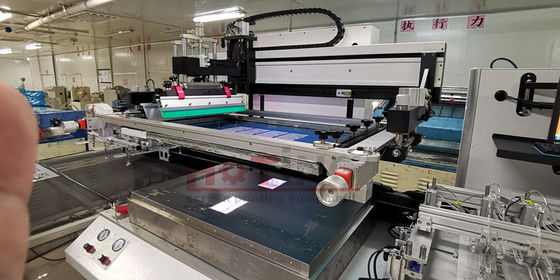

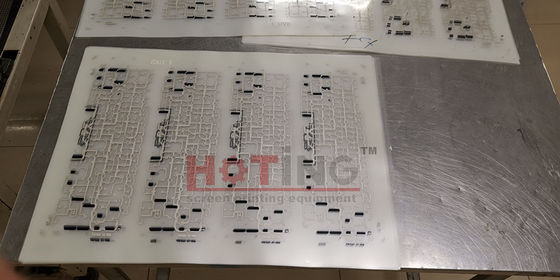

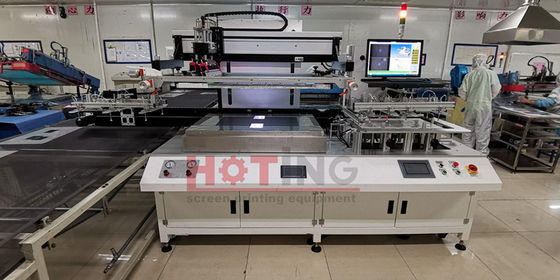

Эта серия PTE-5070VL подходит для высокоточной серийной печати PET, FPC, PVC, проводящей пленки, пленки и других мягких материалов.
Спецификация:
1Горизонтальная основа слайда обрабатывается целым типом алюминиевой дозировки, и операция легкая и свободная от джиптера.
2Рама экрана пневматически зажимается для легкой работы.
3Печать использует сервомотор, который сочетается с линейным рельсом для быстрого и стабильного позиционирования.
4. HMI сенсорный экран + кнопка переключателя, может устанавливать различные функции и параметры, легко работать.
5Безопасное устройство, фотоэлектрический переключатель, кнопка аварийной остановки и тщательная защита безопасности.
6. С перезагрузкой безопасности, автоматической системой отладки, световой барьер безопасности, кнопкой аварийной остановки, колонкой предупреждения и другой конструкцией безопасности.
7. CCD автоматическая печать позиционирования, может автоматически регулировать поле зрения CCD в соответствии с размером материала.
8. CCD автоматически вычисляет пространственное положение материала и экрана в соответствии с точкой маркировки на материале и дает инструкции регулирующей платформе управления движением двигателя X, Y,θ вращение на автоматическое расположение и печать.

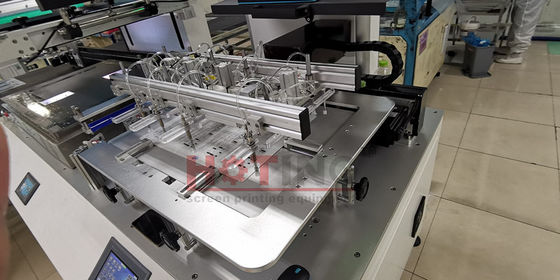

9Робот использует всю кучу материалов для автоматического отделения материалов, автоматического удаления пыли и автоматического выравнивания печати на печатной машине.
10Толщина материала, разделенного роботом, составляет 0,05 мм ~ 5,0 мм. Направление механической руки печатается справа налево.
11Способ расщепления использует отсоединение половины листа, и после удаления статического электричества все тело встряхивается.
12. Может быть настроен в соответствии с требованиями клиента для удовлетворения различных требований использования.
13Компактная форма оборудования и низкий уровень шума эффективно улучшают воздействие на рабочее пространство и окружающую среду. .
14Корпус электростатически распыляется и окрашивается для обеспечения долговечности и коррозионной стойкости корпуса.
Параметры:
| Модель |
PTE-5070VL |
| Размер стола |
600×850 мм |
| Максимальная площадь печати |
500×700 мм |
| Минимальная площадь печати |
250×250 мм |
| Толщина материала |
0.05-0.5 мм |
| Точность на уровне печатного стола |
± 0,08 мм |

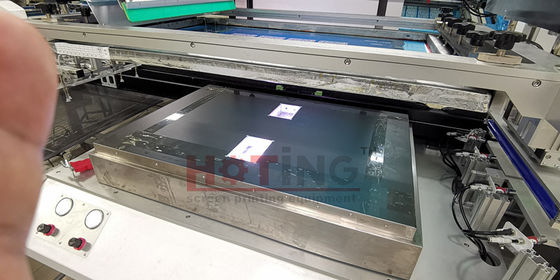

| Площадь вакуума печатного стола |
500×700 мм |
| Размер всасывающего отверстия |
0,8 мм |
| Расстояние от всасывающего отверстия |
15×15 мм |
| Площадь CCD |
330 мм ((X:±80 мм) ±40 мм)Y:±40 мм)
|
| Площадь камеры CCD |
12×9 мм |
| Номер камеры выравнивания |
2 |
| Точность выравнивания CCD |
± 0,005 мм |
| Точность печати |
±0,02 мм |
| Время автоматического выравнивания |
<0,2 секунды |
| Максимальный размер рамы |
800×1100 мм |
| Толщина алюминиевого профиля |
30-40 мм |
| Высота стола |
900±30 мм |
| Давление отжима |
1-6 кг |
| Скраб экрана с высоты |
0-10 мм (ручно) |
| Расстояние от экрана до печатного стола |
0-15 мм |
| Печатный ход |
0-700 мм |
| Угол свертывания |
±40° |
| Напряжение |
220/380В 3 ∙ 220/380в,50/60Гц |
| Электрическая мощность |
3.5кВт |
| Доставка воздуха |
5-6 кг |
| Потребление воздуха |
2.6L/цикл |
| Приблизительный вес |
1500 кг |
| Размер ((W*D*H) |
3400*1260*1980 мм |
| ★Может быть настроен в соответствии с требованиями клиента для удовлетворения различных требований к использованию. |
