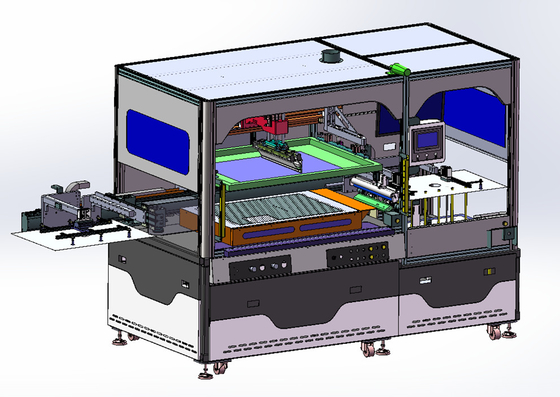

Машины для печати на экране CCD, печатные станки для печати на экране с автоматическим питателем, печатные станки для печати на экране для печати на экране с тепловым передачей, печатные станки для печати на экране с тепловым передачей
Сфера применения:
Эта серия применяется к пленке из ПЭТ, наклейке, платам печатных плат, панели мобильных телефонов, переключателю мембраны, электронной холодной пластине, керамической цветной бумаге, металлическим вывескам, наклейке, упаковочной бумаге,Текстильная и т.д. высокоточная серийная печать.
Особенности:
1. Оборудование принимает систему управления PLC + HMI;
2. Сервомоторное подъемное и печатное;
3. линза использует высокоточное линейное движение двигателя, точность позиционирования ± 0,005 мм;
4Тайваньский точный линейный гид, точный линейный модуль + сервоуправление загрузки и разгрузки;
5- обработка поверхности печатных плит песком;
6. Пневматическое блокировочное устройство;
7. Система обнаружения CCD и обнаружения выравнивания;
8Технология быстрого выравнивания экрана.
Спецификация:
1Автоматическое выравнивание изображения CCD высокоточный экрановый принтер, загрузка и разгрузка робота, точное выравнивание в пределах ± 0,02 мм, превосходная производительность, значительно улучшенная производительность производства.
- Структура машины прочная и легкая, с серво- и трансмиссионными двигателями плюс точное расположение руководства, стабильная, тихая и более плавная и быстрая работа.
- Печатный стол изготавливается из одного куска литого алюминиевого материала с плоскостью стола ± 0,08 мм и имеет равномерную толщину печатной пленки.
- Дизайн литейной колонны печатной машины плюс точное линейное руководство синхронного блокировочного устройства обеспечивает равномерную толщину печатной пленки.
- Подъемный экран и традиционная печать сочетаются с точностью постоянного давления печатающих голов, так что давление печати может полностью показать эффект постоянного давления.
- Автоматическая подача и выгрузка, предназначенные для автоматической линейной печати на одном листе, напрямую улучшают производственную мощность и качество урожая.
- Он оснащен системой автоматического обнаружения ошибок, решеткой безопасности, кнопкой аварийной остановки, предупредительной световой колонкой и другими устройствами безопасности.
Параметры:
| Модель |
CCD-5580 |
| Размер печатного стола |
650×1000 мм |
| Скорость печати |
400-550 шт/ч |
| Максимальная площадь печати |
550×800 мм |
| Минимальная площадь печати |
100×150 мм |
| Толщина печатного материала |
0.1-5 мм |
| Точность на уровне таблицы |
± 0,08 мм |
| Площадь вакуумного стола |
560×820 мм |
| Скважина вакуумного стола |
0,8 мм |
| Расстояние вакуумного отверстия |
15×15 мм |
| Пути печати скрейге |
Стрижка + отключение контакта |
| Диапазон изображения CCD |
110-550 мм |
| Поле зрения линзы CCD |
20×20 мм |
| Количество камер |
2PCS |
| Точность выравнивания изображения |
± 0,005 мм |
| Точность интеграции |
±0,02 мм |
| Время интеграции |
< 1с |
| Максимальный размер экрана |
900×1200 мм |
| Профиль алюминиевой рамы |
30-40 мм |
| Высота экрана (положение экрана для стирки) |
250 мм |
| Высота печатного стола |
960±30 мм |
| Давление отжима |
1-6 кг |
| Расстояние без контакта |
0-10 мм ((ручно) |
| Расстояние от экрана до стола |
0-15 мм ((HMI) |
| Печатный ход |
0-900 мм ((HMI) |
| Угол свертывания |
60-90° |
| Сила |
3 ̊,220В/380В,50/60Гц |
| Потребление электроэнергии |
4.5кВт |
| Воздух |
5-6 кг |
| Потребление воздуха |
70 л/мин |
| Приблизительно. |
1500 кг |
| Размер (L*W*H) |
3300*1300*1950 мм |
